Meshtastic — Саратов

TL;DR

MQTT включен: да
Адрес: mqtt.saratov.network
Имя пользователя: <не имеет значения>, можете задать sarmesh
Пароль: s3cr3t
Шифрование включено: да
Вывод JSON включен: нет
TLS включен: нет
Корневая тема: msh/RU/SAR
Прокси клиенту включен: если вы раздаёте интернет через телефон, то да, иначе нет
Отчёты по карте: да (подробности далее)

Что такое MQTT и зачем оно нужно

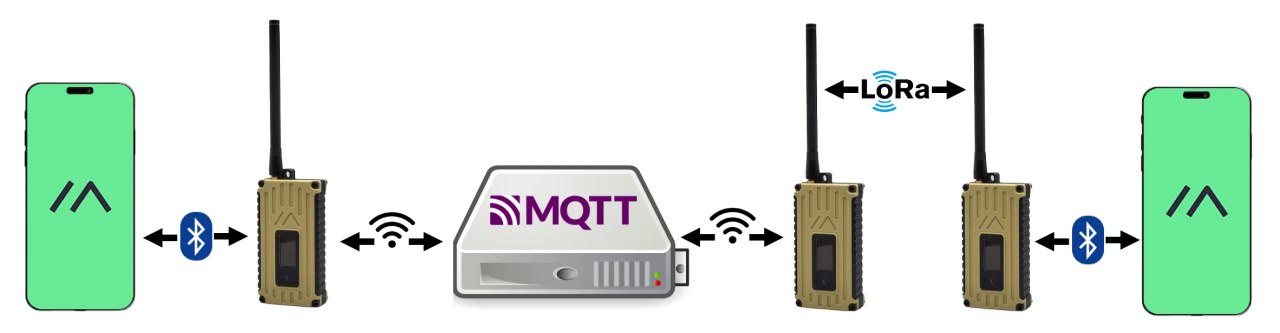

mqtt_official_image

Протокол MQTT разработан для передачи коротких сообщений, таких как метрики, телеметрия, управляющие команды и т.д., в среде IoT. Передача осуществляет посредством TCP/IP. В сети Meshtastic этот протокол используется для обмена сообщениями между нодами, в случаях, когда связь через LoRa не доступна, а также для сбора статистики и последующего анализа работы разных аспектов сети.

Как это работает

В сети Интернет размещён сервер, который принимает сообщения от нод по протоколу MQTT и любая нода может получать интересующие её сообщения с этого сервера. Нода не может быть подключена к нескольким серверам одновременно. Отсюда вытекает проблема сегментации сети, когда разные группы нод подключены к разным серверам и не могут общаться между собой. В нашем варианте реализации сервера эта проблема решается двунаправленной связью между официальным сервером mqtt.meshtastic.org и сервером саратовского сообщества mqtt.saratov.network. Таким образом, нода подключенная к одному из этих серверов может обмениваться сообщениями с нодами подключенными к другому серверу. Но всё же рекомендуется подключать ноду к саратовскому серверу, т.к. на нём, в том числе, собирается статистика, которая, мало того, что интересна сама по себе, но и позволяет анализировать состояние сети с целью выявления проблем и поиска возможностей для оптимизации работы местной сети.

Настройка ноды для работы с MQTT

Во-первых, нода должна иметь доступ в сеть Internet. Это можно обеспечить двумя способами:

  1. подключить ноду к домашней сети WiFi; в этом случае желательно обеспечить автономное питание, т.к. потребление заряда сильно вырастет
  2. раздать интернет с телефона, если нода подключена к нему по Bluetooth.

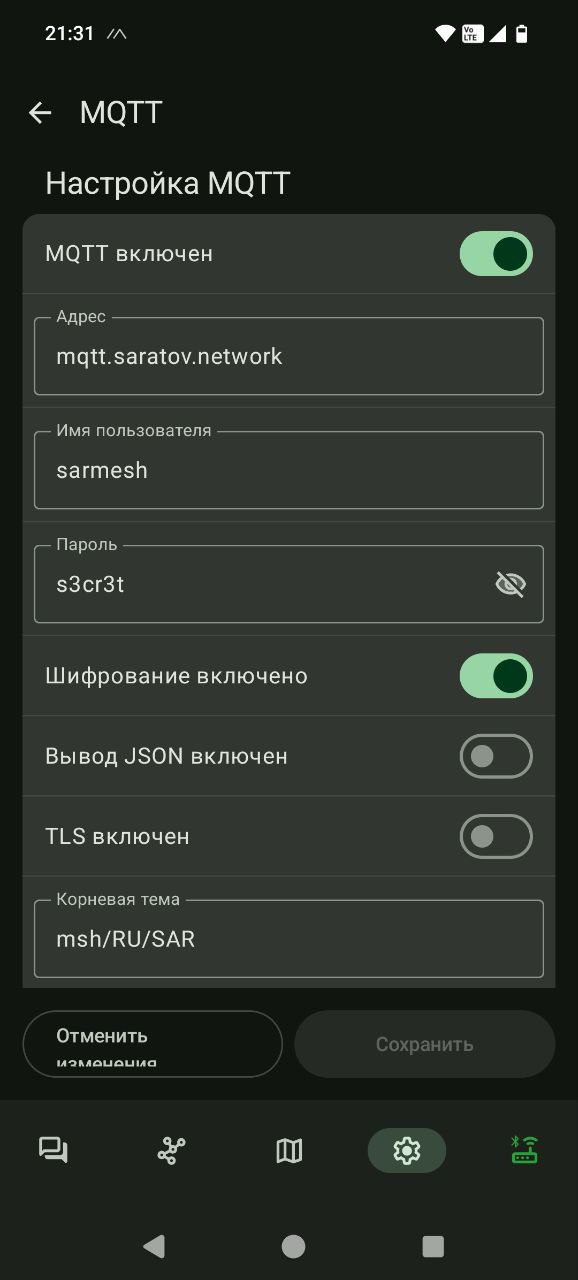

После этого в настройках модуля MQTT необходимо прописать параметры подключения:

mqtt_module_settings

MQTT включен: да
Адрес: mqtt.saratov.network
Имя пользователя: <не имеет значения>, можете задать sarmesh
Пароль: s3cr3t
Шифрование включено: да
Вывод JSON включен: нет
TLS включен: нет
Корневая тема: msh/RU/SAR
Прокси клиенту включен: если вы раздаёте интернет через телефон, то да, иначе нет
Отчёты по карте: да (подробности далее)

Режимы передачи данных в MQTT

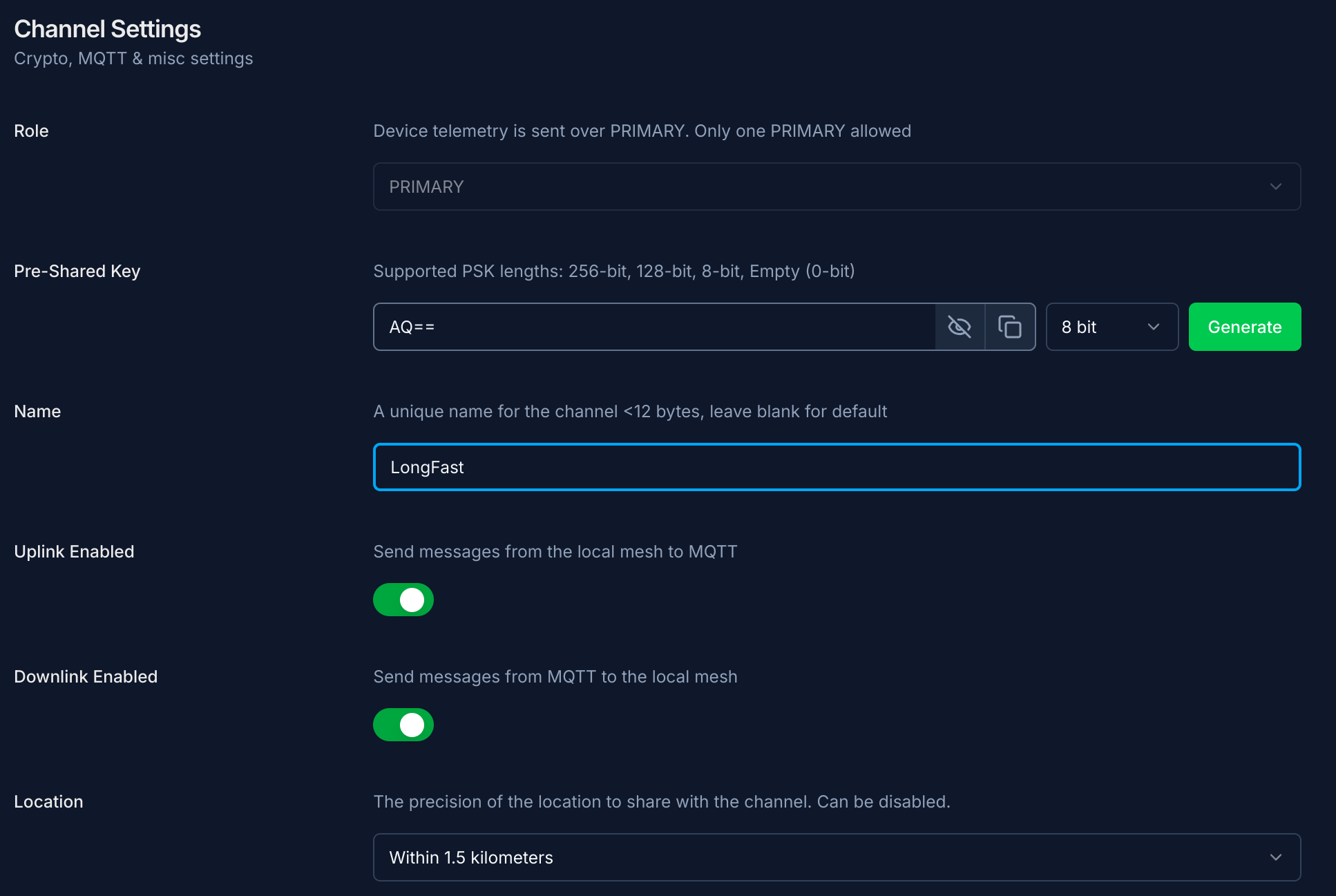

mqtt_channel_settings

Передача данных от ноды в MQTT и обратно осуществляется через каналы. В настройках по-умолчанию задан только один канал LongFast с общим ключом шифрования AQ==.

Если включен Uplink Enabled, то все сообщения полученные нодой в этом канале будут передаваться также и через MQTT. Если включен Downlink Enabled, то все сообщения этого канала полученные из MQTT будут транслироваться в канал по LoRa.

Таким образом, если вы планируете только публиковать свои метрики (геолокация, информация о ноде и соседях, и .т.д.), то достаточно будет включить только Uplink. Если вы хотите передавать и получать сообщения через MQTT, то нужно включать и Uplink и Downlink.

Варианты публикации геолокации

На данный момент существует два способа передать геолокацию с ноды:

  1. с помощью передачи метрик в канал
  2. трансляция геолокации с помощью модуля MQTT

Если целью трансляции геолокации является только отображение ноды на карте, стоит использовать возможности модуля MQTT и отключить передачу геолокации через общие каналы. В этом случае передача позиции будет осуществляться, по-умолчанию, раз в час и не будет ретранслироваться в эфир.

Список карт с геолокацией

На данный момент мы публикуем полученную публичную геолокацию нод на следующие карты:
